RB6640-1T-25ms (35 ± 10°) 감지 스위치 / 리미트 스위치 - 고속 정밀 각도 제어 부품

저는 빠른 전환이나 각도 기반 감지가 포함된 모션 제어 시스템을 다룰 때 항상 응답 시간과 기계적 안정성에 주의를 기울입니다. 그만큼RB6640-1T-25ms (35 ± 10°) 감지 스위치/리미트 스위치산업 및 전자 제어 시스템에서 정밀한 각도 트리거링, 빠른 응답 및 안정적인 신호 출력을 위해 설계된 고성능 구성 요소입니다.

이 모델은 특정 회전 각도(약 35° ± 10°)에 따라 신호가 활성화되거나 비활성화되어야 하는 시점을 결정하는 자동화 장비, 제어 패널, 기계식 위치 지정 시스템 및 안전 인터록 구조에 널리 사용됩니다.

제품개요

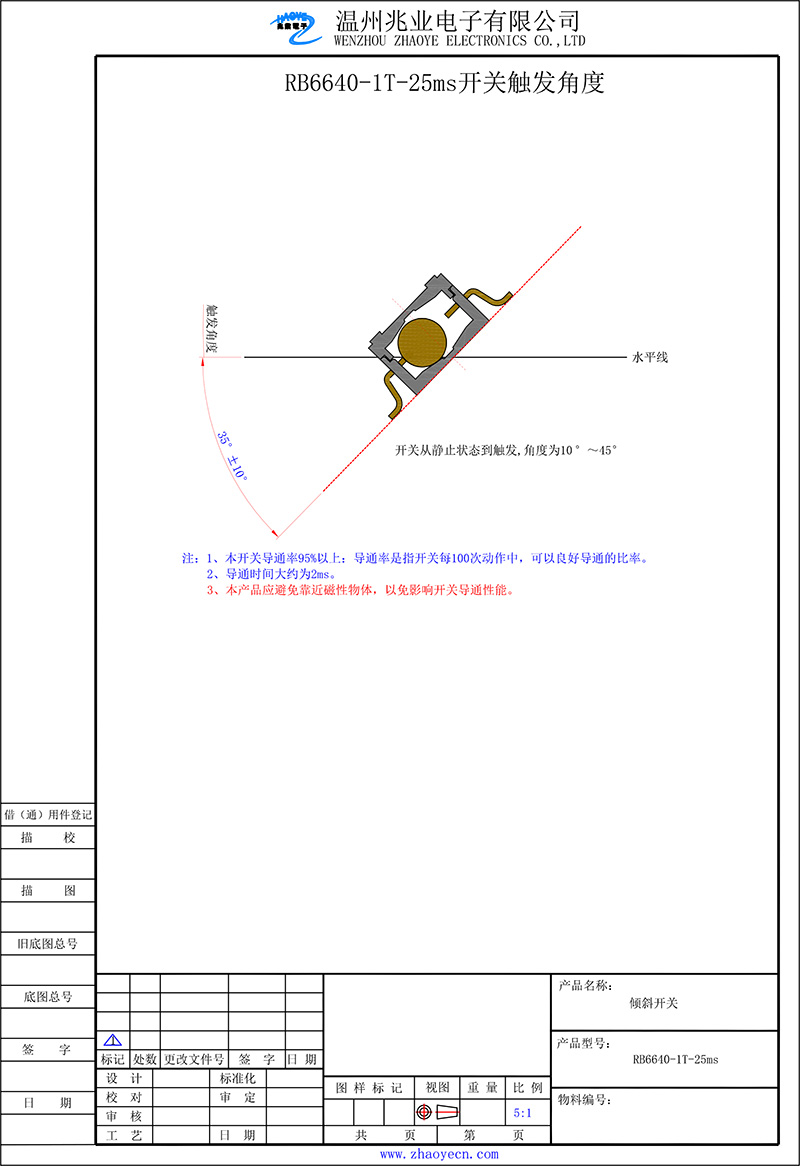

RB6640-1T-25ms는 특정 기계적 각도에서 반응하도록 설계된 스냅액션 유형 감지 스위치입니다. 액추에이터가 미리 설정된 각도 임계값(약 35°, 허용 오차 ±10°)에 도달하면 내부 메커니즘은 약 25밀리초의 매우 빠른 응답 시간 내에 상태를 전환합니다.

실제 산업 용도에서는 이러한 종류의 스위치를 기계 내부의 "빠른 결정 트리거"로 봅니다. 회전이 정의된 위치에 도달하면 시스템은 즉시 반응하라는 신호를 받습니다.

• 기계 시스템의 각도 기반 위치 감지

• 회전 장비의 빠른 안전 차단

• 자동화 시스템의 제어 신호 트리거링

• 모터 또는 레버 위치 감지에 대한 피드백

• 타이밍 기반 기계적 시퀀스 제어

주요 특징

• 빠른 응답 시간(25ms)고속 제어 시스템용

• 각도 감지 트리거링(35° ± 10°)정확한 검출을 위해

• 스냅 액션 메커니즘안정적인 스위칭 성능을 위해

• 내구성이 뛰어난 내부 구조반복되는 사이클을 위해 설계됨

• 컴팩트한 산업 디자인단단한 조립에 적합

• 강한 진동 저항기계적인 환경을 위한

출처: 산업용 모션 제어 타이밍 참조 가이드(일반 자동화 스위칭 성능 벤치마크, 2024)

작동 원리

RB6640-1T-25ms는 스냅액션 기계 구조를 통해 작동합니다. 회전하거나 움직이는 부분이 미리 설정된 각도 범위(35° ± 10°)에 도달하면 액추에이터를 밀어냅니다. 이로 인해 내부 스프링 장착 메커니즘이 밀리초 내에 빠르게 접점을 전환합니다.

이러한 빠른 전환 동작은 자동화 시스템에서 오류를 일으킬 수 있는 느리거나 불안정한 신호 전환을 방지하기 때문에 중요합니다.

출력 신호는 다음 용도로 사용될 수 있습니다.

• 정의된 각도에서 즉시 모터 정지

• 안전 종료 시스템 트리거

• 다음 단계 자동화 로직 활성화

• 기계의 회전 위치 감지

• 기계적 시퀀스 동기화

기술적 장점

출처: 산업용 스위치 엔지니어링 핸드북, 2023

응용 분야

실제 공장 및 자동화 환경에서는 타이밍과 각도 정밀도가 중요한 시스템에 사용되는 RB6640-1T-25ms를 자주 봅니다.

• 회전하는 자동화 기계

• 모터 위치 피드백 시스템

• 안전 인터록 메커니즘

• 포장 및 조립 라인 장비

• 로봇 모션 제어 시스템

• 산업용 제어 패널 및 장치

제조 및 품질 관리

일관된 성능을 보장하기 위해 각 RB6640-1T-25ms는 엄격한 제조 및 테스트 절차에 따라 생산됩니다.

• 생산 전 원료 검사

• 정밀 스탬핑 및 스프링 교정

• 접점 구조의 자동 조립

• 전기 연속성 및 응답 테스트

• 각도 트리거 교정 테스트(35° ± 10°)

• 수명주기 내구성 테스트

• 정전기 방지 포장 및 최종 검사

일반적인 생산 주기는 주문 규모 및 맞춤화 요구 사항에 따라 7~20일입니다. 포장에는 진동 방지 폼, 밀봉된 상자, 정전기 방지 보호 장치가 포함되어 안전한 운송을 보장합니다.

Wenzhou Zhaoye Electronics를 선택하는 이유는 무엇입니까?

• 강력한 산업 제조 배경을 바탕으로 2007년에 설립되었습니다.

• 감지스위치 및 전자제어부품 전문기업

• 글로벌 공급망의 안정적인 생산 능력

• OEM 및 ODM 사용자 정의 가능

• 엄격한 다단계 품질 검사 시스템

• 글로벌 배송 옵션: 특급, 항공, 해상 화물

• 유연한 국제 결제 방법

자주 묻는 질문

RB6640-1T-25ms는 어떤 용도로 사용되나요?

자동화 시스템의 각도 기반 위치 감지, 빠른 전환 제어 및 안전 트리거링에 사용됩니다.

35° ± 10°는 무엇을 의미하나요?

이는 기계적 각도가 약 35도에 도달하면 스위치가 활성화된다는 의미이며 허용 범위는 ±10도입니다.

고속 시스템에 적합합니까?

예, 25ms 응답 시간으로 빠른 자동화 애플리케이션용으로 설계되었습니다.

어떤 산업에서 이 스위치를 사용합니까?

자동화, 로봇 공학, 포장 기계, 모터 제어 시스템 및 산업 장비.

맞춤 설정할 수 있나요?

예, 프로젝트 요구 사항에 따라 OEM 및 ODM 사용자 정의가 가능합니다.

결론

그만큼RB6640-1T-25ms (35 ± 10°) 감지 스위치/리미트 스위치현대 산업 자동화를 위한 빠르고 정확하며 내구성이 뛰어난 솔루션입니다. 각도 기반 트리거링과 밀리초 수준의 응답 덕분에 고속 기계 및 안전이 중요한 시스템에 매우 적합합니다.

실제 사용 시에는 정밀한 타이밍 센서처럼 작동하여 기계가 더 이르지도 늦지도 않게 정확히 응답해야 할 때 자동으로 응답하도록 보장합니다.
